Установка и настройка роутера (маршрутизатора) Asus WL-520gC

В данном руководстве мы рассмотрим установку и подробную настройку роутера Asus WL-520gC для работы в режиме VPN (PPTP)
На передней панели Асуса можно обнаружить ряд индикаторов, которые в процессе работы сигнализируют о характерных сетевых событиях,
а на задней панели Вы обнаружите 4 LAN порта (интерфейса) и 1 WAN порт для подключения кабеля от провайдера.
Это означает, что напрямую к Asus WL-520gC Вы сможете подключить по кабелю до четырех компьютеров.
При этом не стоит забывать про возможность подключить к своей домашней сети еще несколько устройств по беспроводному — Wi-Fi соединению,
для этого маршрутизатор имеет антенну беспроводной связи с поддержкой стандарта 802.11g.

Подключение компьютера к Asus WL-520gC

Перед настройкой Вам нужно выполнить подключение маршрутизатора к своему компьютеру.
Для этого Вы включаете адаптер питания маршрутизатора в электророзетку, подключаете кабель провайдера в WAN интерфейс,
а один из LAN портов маршрутизатора патч кордом из комплекта соединяете непосредственно с сетевой картой своего компьютера.
После чего необходимо изменить настройки TCP/IP сетевой карты на автоматическое получение значений (DHCP client).
Сделать это можно следующим образом:

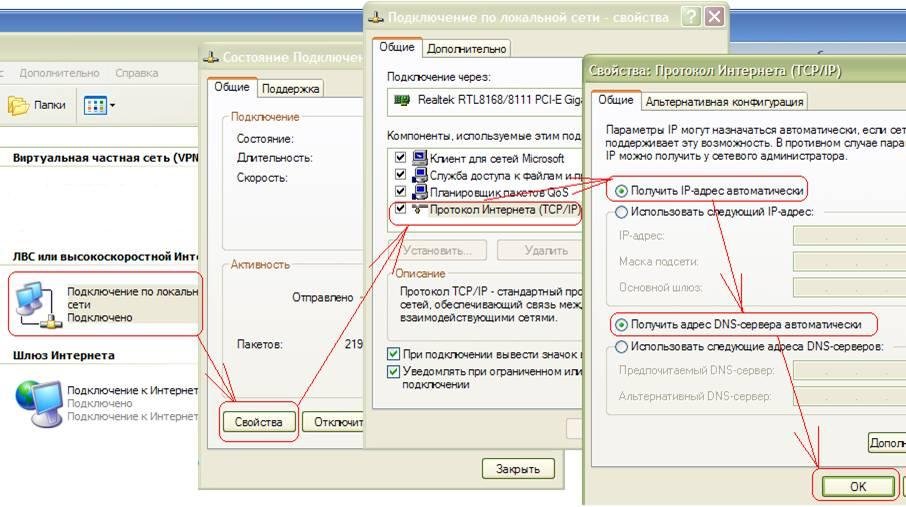

  • Подключение роутера Asus WL-500gP v2 в Windows XP:
    «Пуск»
    «Панель управления»
    «Сетевые подключения»
    «Подключение по локальной сети»
    «Свойства»
    «Протокол Интернета (TCP/IP)» – далее см. рис. 1



    Рис.1

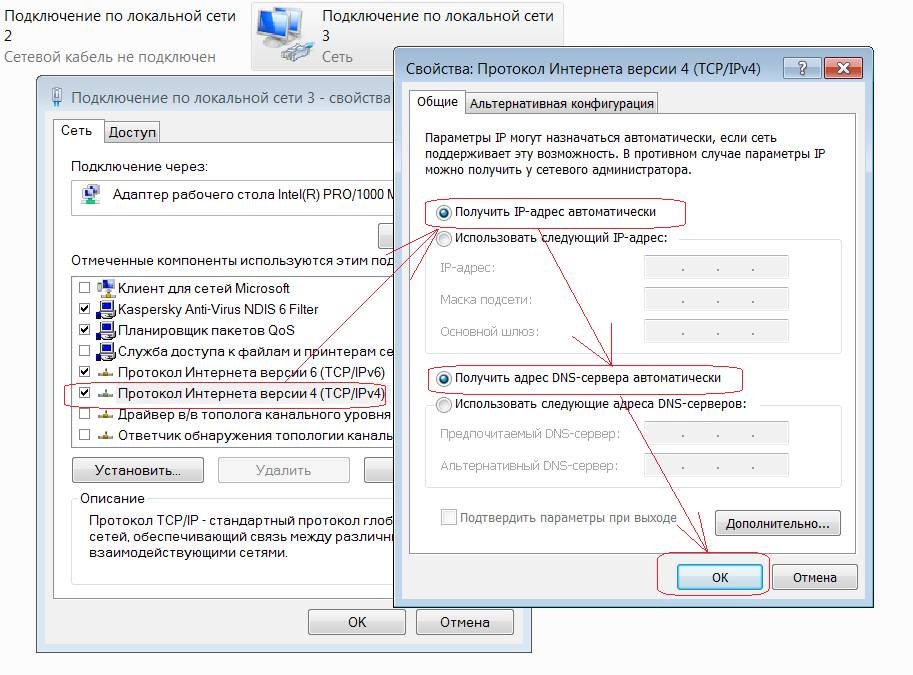

  • Подключение Asus WL-500gP v2 в Windows 7 (Seven):
    «Пуск»
    набираете «Просмотр сетевых» и выбираете вверху в результатах поиска —
    «Просмотр сетевых подключений»
    «Подключение по локальной сети»
    «Свойства»
    «Протокол интернета версии 4» – далее см. рис. 2



    Рис.2
  • По умолчанию маршрутизатор выдает значения IP адресов из диапазона 192.168.1.0/24,
    поэтому спустя какое-то время Ваш компьютер должен сам получить требуемый адрес наподобие: 192.168.1.101 или

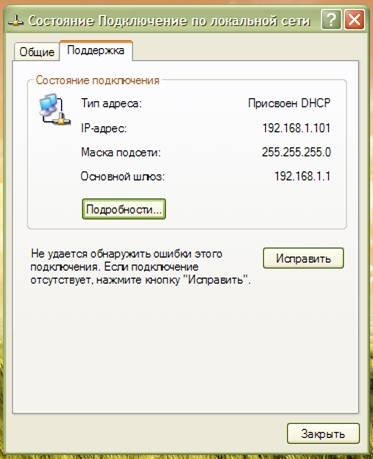

    192.168.1.102. Отследить получение IP адреса от роутера можно, открыв «Состояние подключения по локальной сети»
    (см. рис. 3)



    Рис.3
  • Надпись, сообщающая, что компьютеру присвоен DHCP, свидетельствует как раз о том,
    что наш Асус успешно выдал по LAN интерфейсу внутренний IP-адрес. Если этого не происходит,
    то не исключены проблемы с работой DHCP клиента на Вашем компьютере. Чаще всего это может быть вызвано работой брандмауэров (файрволов),
    но бывают и другие причины... В таком случае можем посоветовать прописать необходимые IP-адреса в настройки компьютера вручную.
    Для этого достаточно будет указать следующие параметры IP на своём компьютере:

    • IP — 192.168.1.101
    • Маска подсети - 255.255.255.0
    • Основной шлюз — 192.168.1.1
    • DNS – 192.168.1.1

    Будем считать, что Вы выполнили подключение роутера Asus к своему компьютеру. Приступаем к настройке роутера Asus WL-520gC

Настройка роутера Asus WL-520gC

Настраивать маршрутизатор Asus мы будем через вэб интерфейс, позволяющий провести тонкую настройку всех основных параметров нашего WiFi маршрутизатора. Для входа в вэб интерфейс необходимо в любом браузере компьютера (Opera, Internet Explorer, Mozilla) в адресной строке перейти по адресу:
http://192.168.1.1 (этот адрес роутер Asus WL-520gC имеет по умолчанию).

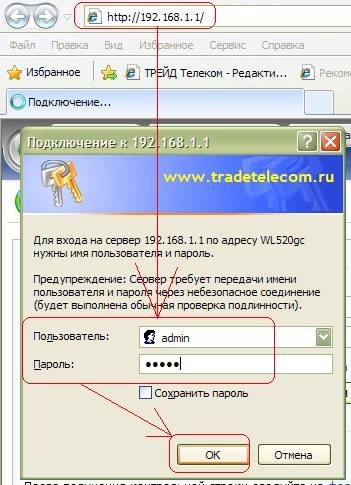

Вы увидите приветствие вэб-интерфейса на экране своего компьютера (см. рис. 4)



Рис.4

Для входа в вэб-интерфейс Asus WL-520gC потребуется ввести имя пользователя и пароль, а затем нажать на «Ок».
По умолчанию маршрутизатор имеет следующие учетные данные: User Name (имя пользователя) — admin, Password (пароль) — admin.

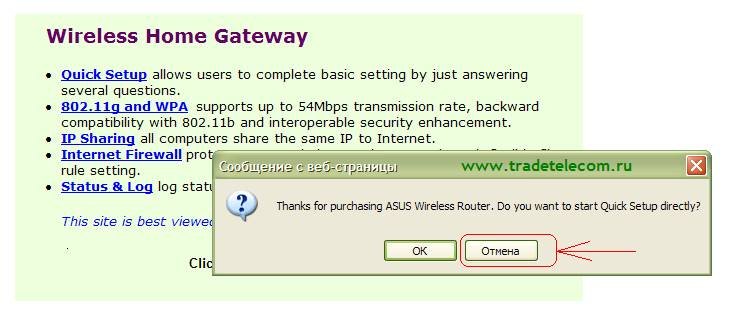

После успешной авторизации Вы увидите следующее диалоговое окно нашего маршрутизатора (см. рис. 5):



Рис.5

Вы попали в вэб-интерфейс, где 520-й Асус предлагает выполнить быструю настройку при помощи встроенного мастера.
Использовать мастер быстрой настройки мы не будем, а сразу отправимся в меню обновления прошивки, поэтому жмем на «Отмена».

Обновление прошивки роутера Asus WL-500gP v2 (Асус WL-500g Premium)

Узнать текущую версию прошивки нашего 520-го Асуса можно в п. «System Setup»«Firmware Upgrade» (см. Рис. 7).
Текущая версия программного обеспечения будет указана в поле «Firmware Version».
Далее мы скачиваем прошивку с фтп сервера, либо с официального сайта

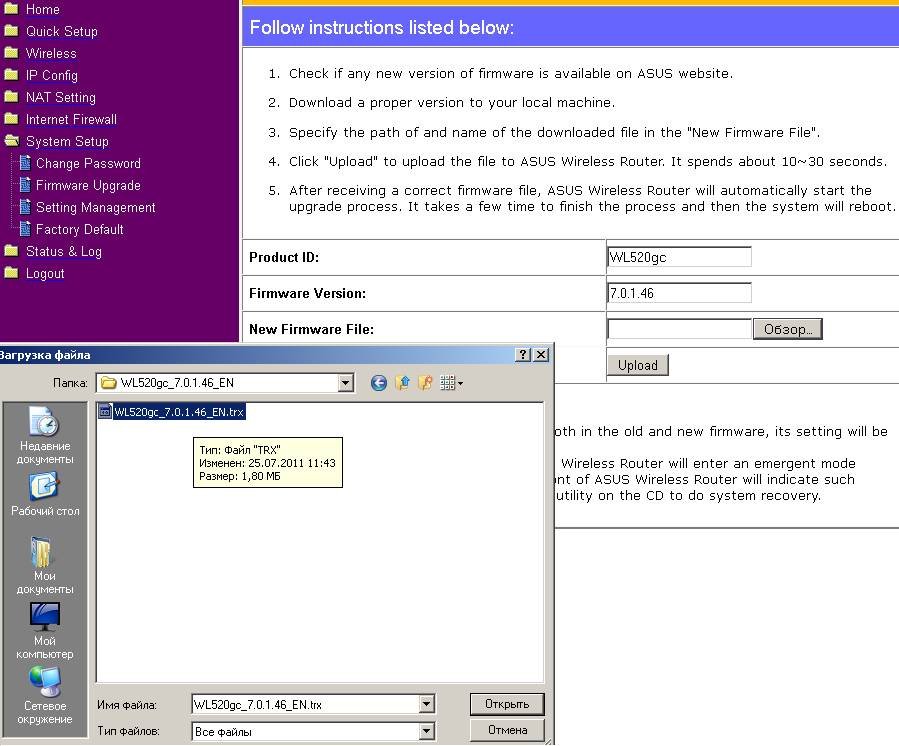

Обновить прошивку в Asus WL-520gC можно через вэб-интерфейс в в п. «System Setup»«Firmware Upgrade» (см. Рис. 6)



Рис.6

Для обновления прошивки жмете на кнопку «Обзор» и доходите в проводнике до файла с прошивкой (он имеет расширение .trx), помечаете его и жмете на кнопку «Upload».

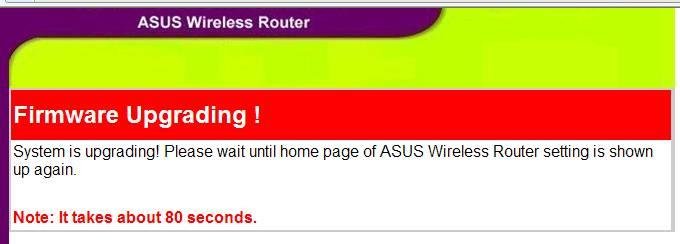

После чего маршрутизатор начнет процедуру перепрошивки и выдаст на экран таймер обратного отсчета (см. рис. 7)



Рис.7

В нем Ваш маршрутизатор Asus сообщает о том, сколько времени осталось до завершения обновления прошивки.

Внимание!!! В течение этих 80 секунд ни в коем случае не выключайте питание роутера и не прерывайте процесс перепрошивки любыми иными действиями!

При обновлении ПО роутер сначала зальет прошивку в свой флэш, а затем отправится на перезагрузку.
Когда таймер обратного отсчета дойдет до нуля, страничка в браузере автоматически обновится и Вы увидите уже привычное меню 520-го.
Если после перезагрузки маршрутизатор благополучно пускает Вас к себе в вэб интерфейс, то можете принять наши поздравления,
процедура обновления ПО прошла успешно!
Если же Ваш Asus WL-520gC не откликается, то, скорее всего, придется обратиться в сервисный центр.

После заливки новой версии прошивки мы рекомендуем сделать полный сброс параметров маршрутизатора!
Это можно сделать при помощи нажатия на кнопку «Reset» (сброс настроек), что утоплена в заднюю панель корпуса.

Пришло время убедиться, что залитая Вами прошивка заняла своё законное место.

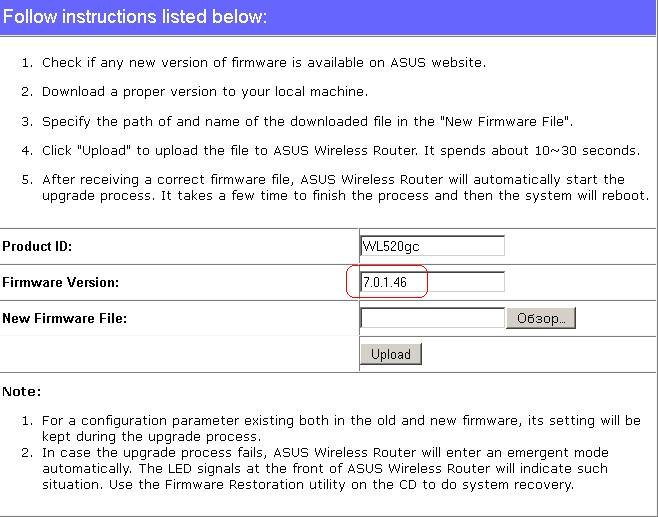

Для этого достаточно заглянуть в п. «System Setup»«Firmware Upgrade» (см. Рис. 8)



Рис.8

Из рис. 8 можно увидеть, что наш WL-520gC успешно обновил программное обеспечение до версии 7.0.1.46

Настройка доступа в Интернет у Asus WL-520gC в режиме соединения PPTP VPN

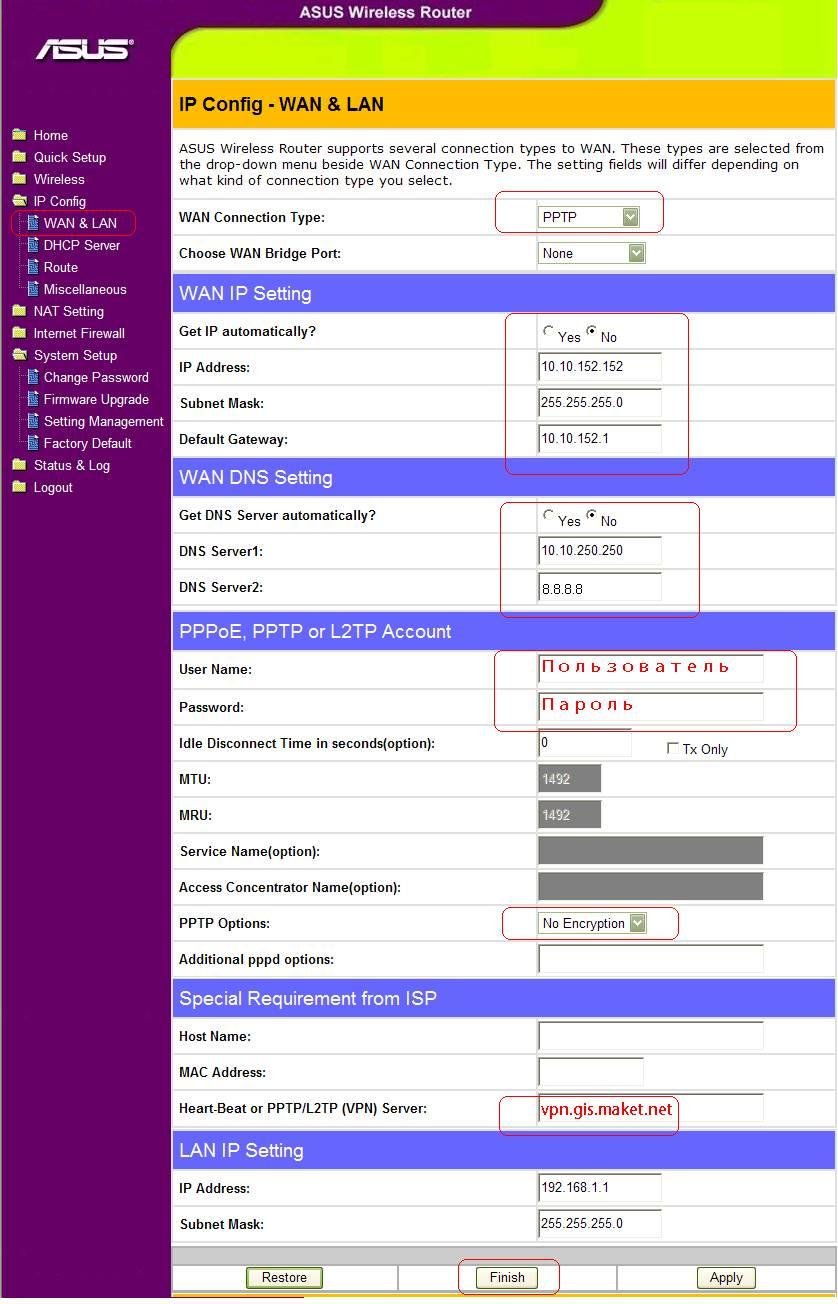

Пришло время приступить к настройке Asus WL-520gC. Для соединения с Интернетом зайдите в пункт «IP Config»«WAN & LAN» (см. рис. 9).



Рис.9

При настройке WL-520gC на соединение в режиме VPN в поле «WAN Connection Type»
необходимо выбрать тип подключения «PPTP».
В поле «WAN IP Setting» Вам следует выставить опцию Get IP Automatically в положение «No»,
после чего вписать необходимые адреса вручную. Также вручную Вам придется занести адреса DNS серверов ниже в поле «WAN DNS Setting».
В опции «IP Address» необходимо будет указать IP адрес, который провайдер выдает Вам по договору (см. свой договор или обращайтесь в техподдержку).
В поле «Subnet Mask» следует указать значение маски подсети (см. свой договор).
В поле «Default Gateway» требуется указать адрес основного шлюза (см. свой договор).

В поле «DNS Server1» и «DNS Server2» необходимо указать адреса серверов доменных имен (см. свой договор с провайдером).

Далее рассмотрим, что нужно будет указать в области «PPoE, PPTP or L2TP Account»:

  • В поле «User Name» (имя учетной записи) необходимо указать логин для подключения к VPN серверу (его значение можно узнать из Вашего договора).
  • В поле «Password» (пароль) следует указать пароль для соединения с VPN сервером (см. свой договор).
  • В поле «PPTP Options» необходимо указать вариант – No Encryption (без шифрования).

Теперь рассмотрим, что следует указать в поле «Special Requirement from ISP»:
В поле «Heart-Beat or PPTP/L2TP (VPN) Server» необходимо указать адрес vpn.gis.maket.net

Завершается настройка соединения PPTP VPN нажатием кнопки «Finish» для сохранения параметров работы маршрутизатора.

Настройка маршрутизации в Асус WL-520gC

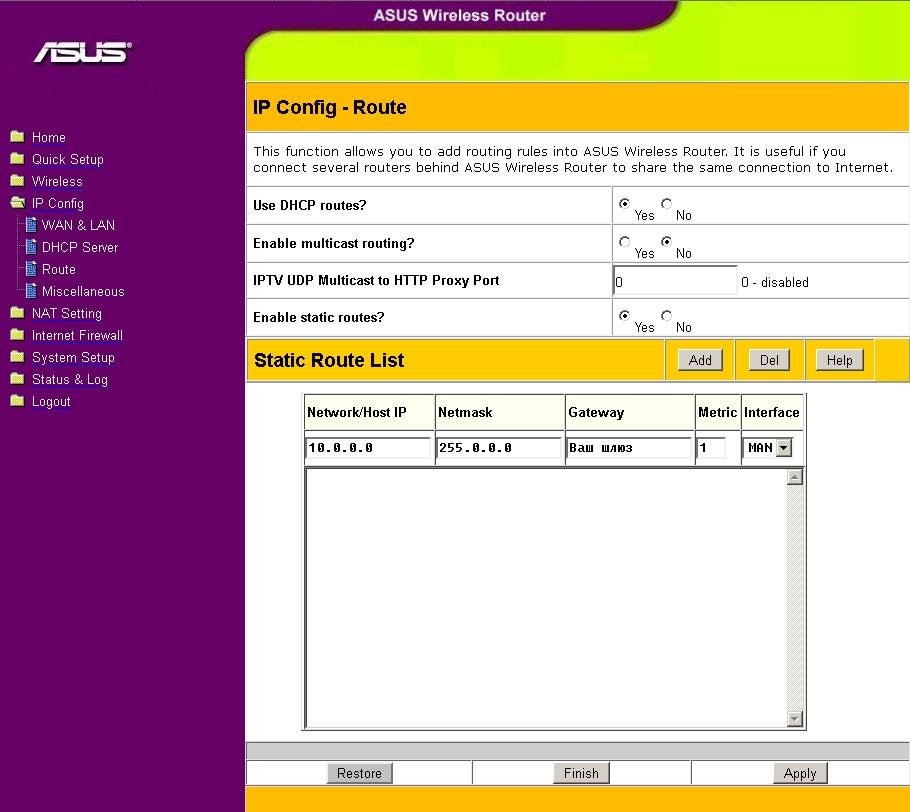

Перейдите в пункт «IP Config» - «Route» (см. рис. 10)



Рис.10

Данное меню представляет из себя таблицу маршрутизации для занесения статических маршрутов.
Для начала необходимо активировать некоторые опции (переставить переключатель в позицию «Yes»):

«Use DHCP routes» – использовать статические маршруты от DHCP сервера.

«Enable Static routes» – активирует статические маршруты, которые Вы заносите вручную с помощью формы чуть ниже:

Чтобы создать правило в таблице маршрутизации роутера Asus, необходимо проделать следующее:

В поле «Network/HOST IP» следует указать 10.0.0.0.

В поле «Netmask» следует указать 255.0.0.0.

В поле «Gateway» следует указать адрес своего локального шлюза (последний можно узнать из своего договора или в технической поддержке).

В поле «Metric» необходимо указать значение 1.

В поле «Interface» следует выбрать вариант MAN.

После ввода необходимых данных следует нажать на кнопку «Add» для добавления данного маршрута в Ваш маршрутизатор.

После чего жмете на «Finish» для сохранения настроек и перезагрузки роутера.

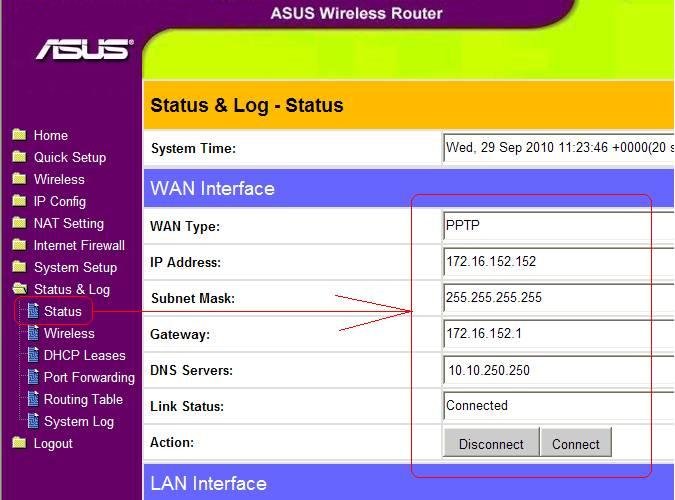

Настройка соединения WL-520gC с Интернетом на этом этапе заканчивается. Проверить успешность выполненных манипуляций можно через статусное меню: п. «Status & Log»«Status» (см. рис. 11)



Рис.11

Здесь в поле «WAN Interface» мы можем увидеть, что наш роутер WL-520gC успешно установил PPTP-соединение с VPN-сервером и получил от него все необходимые IP адреса.
Если же соединения маршрутизатора не происходит (в поле «Action» написано Disconnected), то где-то на предыдущих шагах Вы допустили ошибку...

Настройка Wi-Fi соединения в Asus WL-520gC

Беспроводной маршрутизатор Асус 520 поддерживает стандарт вай-фай связи — 802.11g,
что гарантирует возможность работы с большинством существующего сегодня Wi-Fi оборудования.

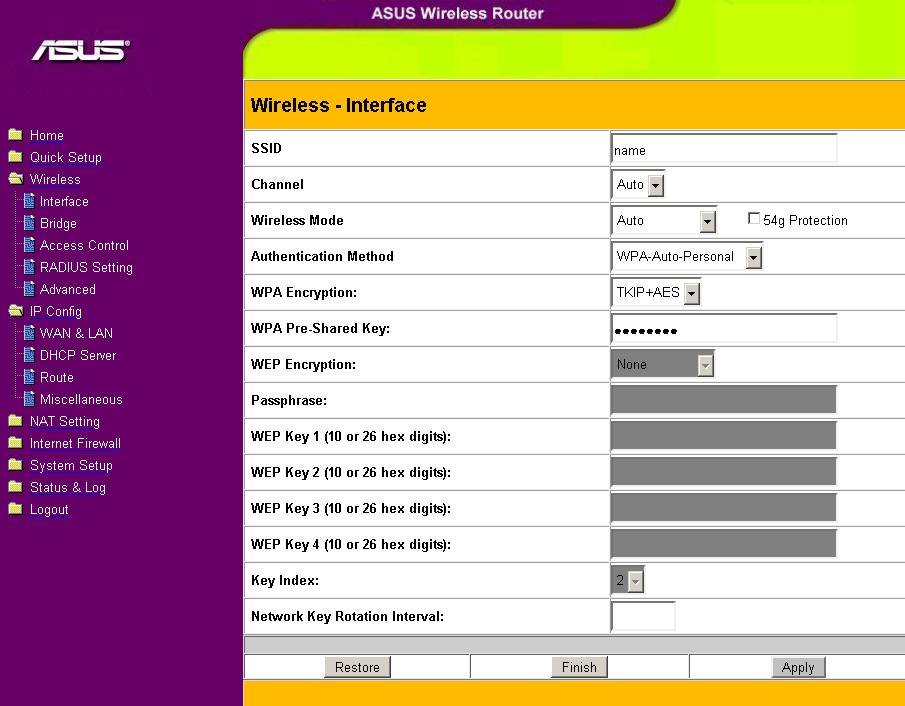

Настройка вайфай сети в Asus WL-520gC начинается в п. «Wireless» - «Interface» (см. рис. 12)



Рис.12

«SSID» – название Вашей будущей беспроводной WiFi сети. Здесь можно ввести своё значение, которое Вам по душе. Под этим названием Вы будете видеть беспроводную сеть от роутера Asus в своих Wi-Fi устройствах.
В поле «Authentication Method» регулируется выбор типа шифрования в Вашей сети Wi-Fi. Мы рекомендуем вариант «WPA-Auto-Personal».
В поле «WPA Encryption» мы назначаем алгоритм шифрования в беспроводной сети вариант «TKIP+AES». Он более универсален в плане совместимости с клиентским оборудованием.
В поле «WPA Pre-Shared Key» необходимо указать ключ шифрования (пароль) Вашей беспроводной сети. Он должен быть длиной не менее 8 символов.
После заполнения опций данного меню следует нажать на кнопку «Apply» для сохранения настроек беспроводной сети в Asus WL-520gC.
