Установка и настройка роутера на примере Wi-Fi маршрутизатора Asus WL-500gP v2

В данной статье рассмотрим установку и настройку роутера Asus WL-500gP v2 для работы в режиме VPN.
Данная инструкция может быть также применима для настройки маршрутизаторов Asus следующих моделей
(имеющих схожий вэб-интерфейс и возможности):

  • Роутер Asus RT-G32
  • Роутер Asus RT-N10
  • Маршрутизатор Asus RT-N11
  • Маршрутизатор Asus RT-N12
  • Роутер Asus RT-N13
  • Роутер Asus RT-N13U
  • Маршрутизатор Asus RT-N15
  • Маршрутизатор Asus RT-N16

Посмотрите на него внимательнее — на передней панели WL-500gP v2 можно обнаружить ряд оранжевых индикаторов,
которые в процессе работы сигнализируют о характерных сетевых событиях,
а на задней панели Вы обнаружите 4 LAN порта (интерфейса) и 1 WAN порт для подключения кабеля от провайдера.
Это означает, что напрямую к этому маршрутизатору Вы сможете подключить по кабелю до четырех компьютеров.
При этом не стоит забывать про возможность подключить еще несколько устройств по беспроводному — Wi-Fi соединению,
для этого роутер имеет антенну беспроводной Wi-Fi связи. Также на задней панели Asus WL-500gP v2 можно найти 2 USB порта,
к которым можно подключить принтер или внешний жесткий диск.

Подключение компьютера к Asus WL-500gP v2 или RT-G32

Перед тем, как приступить к настройке, Вы включаете адаптер питания Wi-Fi маршрутизатора Asus WL-500gP v2 в электророзетку,
подключаете кабель провайдера в WAN интерфейс, а один из LAN портов соединяете белым патч кордом с сетевой картой системного блока компьютера.
Затем необходимо изменить параметры настройки TCP/IP сетевой карты на автоматическое получение значений со стороны маршрутизатора.
Сделать это можно следующим образом:

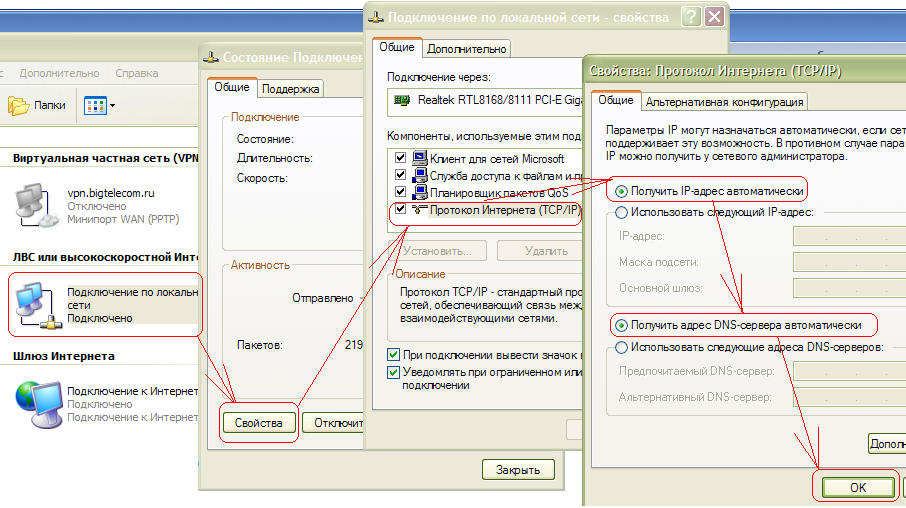

  • Подключение роутера Asus WL-500gP v2 в Windows XP:
    «Пуск»
    «Панель управления»
    «Сетевые подключения»
    «Подключение по локальной сети»
    «Свойства»
    «Протокол Интернета (TCP/IP)» – далее см. рис. 1



    Рис.1

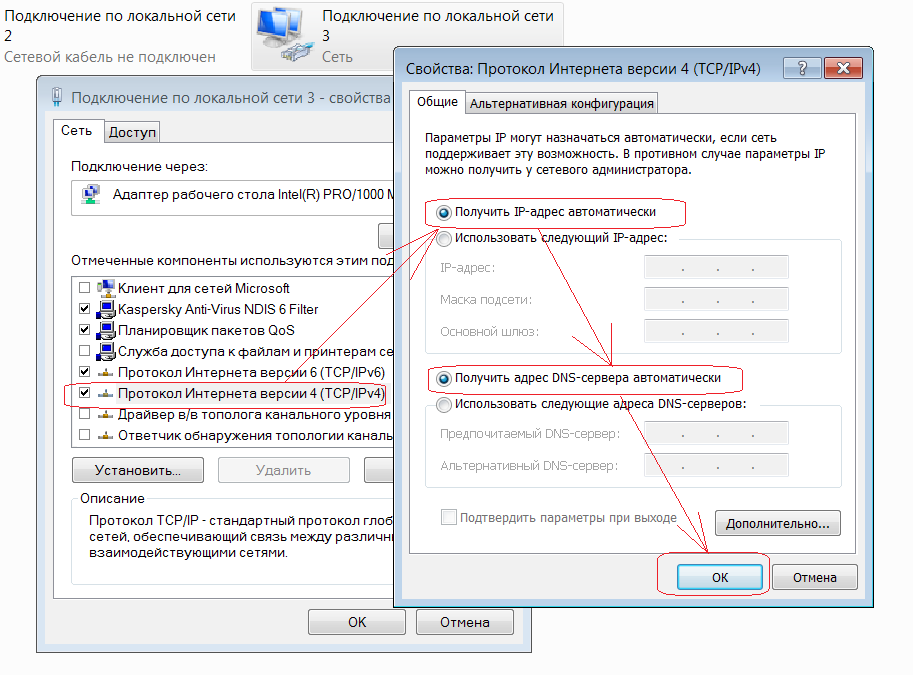

  • Подключение Asus WL-500gP v2 в Windows 7 (Seven):
    «Пуск»
    набираете «Просмотр сетевых» и выбираете вверху в результатах поиска —
    «Просмотр сетевых подключений»
    «Подключение по локальной сети»
    «Свойства»
    «Протокол интернета версии 4» – далее см. рис. 2



    Рис.2
  • По умолчанию маршрутизатор выдает значения IP адресов из диапазона 192.168.1.0/24,
    поэтому спустя какое-то время Ваш компьютер должен сам получить требуемый адрес наподобие: 192.168.1.101 или
    192.168.1.102. Отследить получение IP адреса от роутера можно, открыв «Состояние подключения по локальной сети»
    (см. рис. 3)



    Рис.3
  • Надпись, сообщающая, что компьютеру присвоен DHCP, свидетельствует как раз о том,
    что наш Асус успешно выдал по LAN интерфейсу внутренний IP-адрес. Если этого не происходит,
    то не исключены проблемы с работой DHCP клиента на Вашем компьютере. Чаще всего это может быть вызвано работой брандмауэров (файрволов),
    но бывают и другие причины... В таком случае можем посоветовать прописать необходимые IP-адреса в настройки компьютера вручную.
    Для этого достаточно будет указать следующие параметры IP на своём компьютере:

    • IP — 192.168.1.101
    • Маска подсети - 255.255.255.0
    • Основной шлюз — 192.168.1.1
    • DNS – 192.168.1.1

    Будем считать, что Вы выполнили подключение роутера Asus к своему компьютеру. Приступаем к настройке роутера Asus WL-500gP v2.

Настройка роутера Asus WL-500gP v2 (или Asus RT-G32)

Настройка маршрутизатора Asus будет выполняться нами через вэб-интерфейс.
Для этого необходимо в любом браузере своего компьютера (Opera, Internet Explorer, Mozilla) в адресной строке перейти по адресу:
http://192.168.1.1 (этот адрес роутер RT-G32 или Asus WL-500gP v2 имеет по умолчанию).

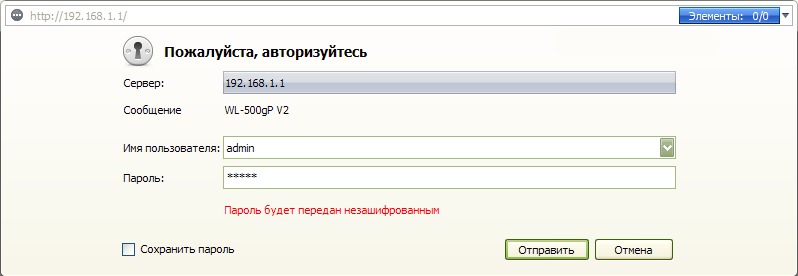

Вы увидите приветствие вэб-интерфейса на экране своего компьютера (см. рис. 4)



Рис.4

Для входа в вэб-интерфейс Asus WL-500gp V2 потребуется ввести имя пользователя и пароль, а затем нажать на «Отправить».
По умолчанию маршрутизатор имеет следующие учетные данные: User Name (имя пользователя) — admin, Password (пароль) — admin.

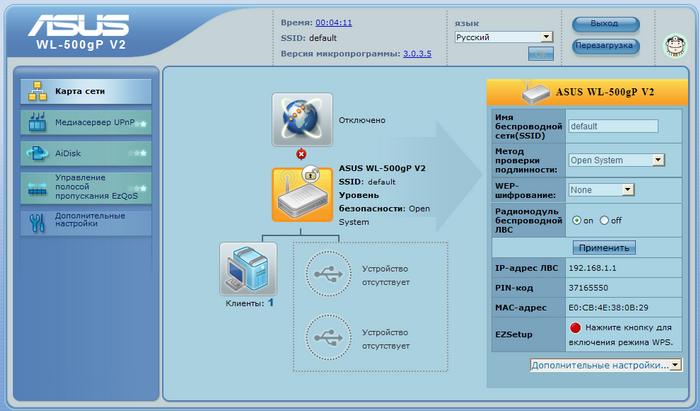

После ввода учетных данных Вы попадете в главное меню роутера (см. рис. 5)



Рис.5

Обновление прошивки роутера Asus WL-500gP v2 (Асус WL-500g Premium)

Мы настоятельно рекомендуем убедиться, что в Вашем Asus WL-500g Premium (WL-500gP v2)
установлена последняя версия прошивки (внутреннего программного обеспечения)!
В новых прошивках производитель обычно исправляет ошибки предыдущих версий, а иногда и прикручивает дополнительный функционал.
Так же обычно повышается стабильность и производительность работы маршрутизатора.
Узнать текущую версию прошивки Вашего маршрутизатора можно:
«Меню»
«Дополнительные настройки»
«Администрирование»
«Обновление микропрограммы», в строчке «Версия микропрограммы» (см. рис. 7)

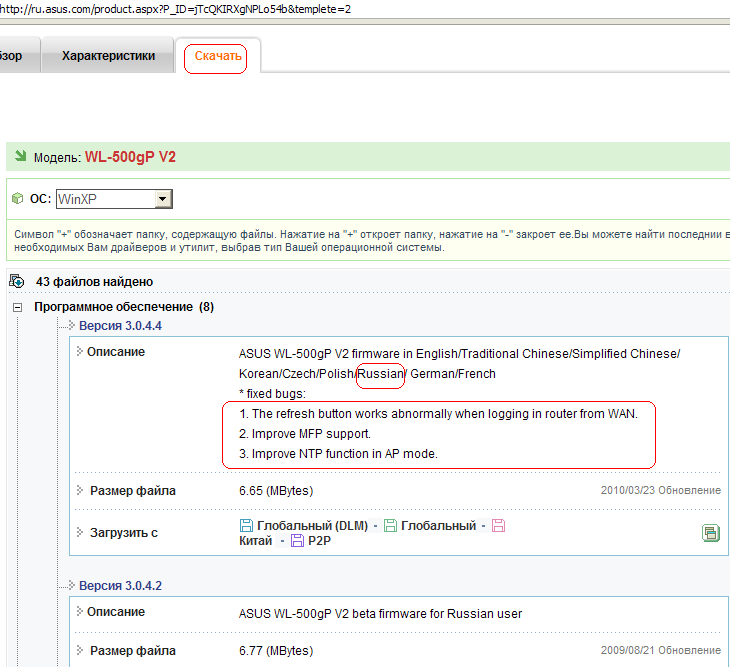

Далее будет полезно совершить визит на http://ru.asus.com, чтобы проверить — не вышло ли к Вашему маршрутизатору Asus WL-500gP v2 новой версии прошивки (см. рис. 6).



Рис.6

Как можно увидеть из рисунка 6, для нашего WL-500gP v2 на сайте производителя имеется более свежая прошивка, содержащая ряд улучшений.
Поэтому загружаем её к себе в компьютер для дальнейших действий. Загружаем, естественно, не с того компьютера,
на котором Вы в данный момент настраиваете роутер, а с какого-нибудь другого, имеющего в данный момент доступ в сеть интернет.

Обновить прошивку в маршрутизаторе Asus WL-500gP v2 можно всё в том же меню:
«Дополнительные настройки»«Администрирование»«Обновление микропрограммы» (см. рис. 7).



Рис.7

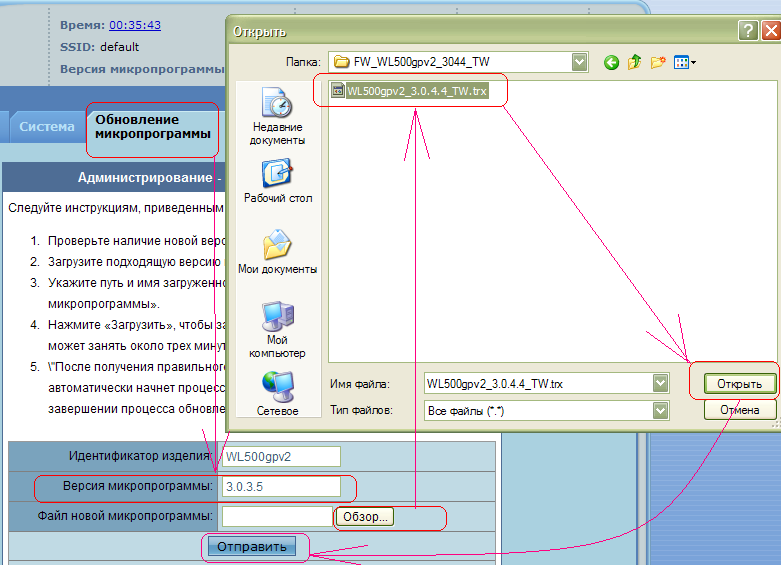

Для этого жмете на кнопку «Обзор»...
рядом с полем Файл новой микропрограммы и доходите в проводнике до файла с прошивкой для Asus WL-500gP v2 (он имеет расширение .trx), помечаете его и жмете на «Отправить»

Внимание!!! В течение последующих 3-х минут ни в коем случае не выключайте питание роутера и не прерывайте процесс перепрошивки любыми иными действиями!

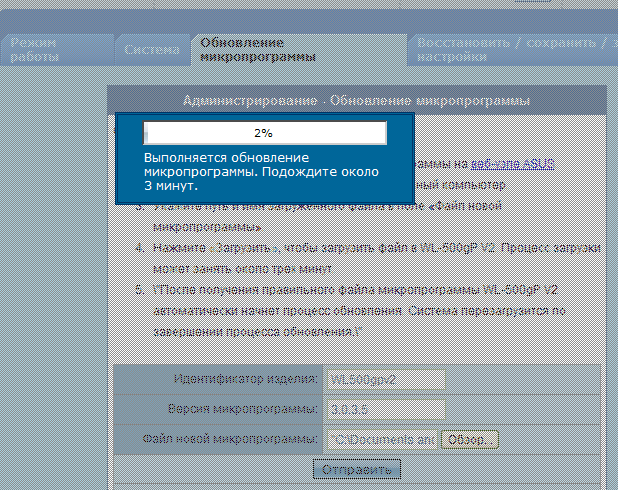

В процессе перепрошивки роутера Asus Вы увидите на экране предупреждающее сообщение (см. рис. 8)



Рис.8

В этом сообщении роутер сообщает об установке новой прошивки, которая по его подсчетам займет порядка 3-х минут.
После заливки новой версии прошивки роутер перезагрузится, а Вам нужно будет повторно войти в вэб-интерфейс Вашего маршрутизатора.
Если роутер благополучно пускает Вас к себе по прошествии 3 минут, то можете принять наши поздравления,
процедура обновления прошивки прошла успешно! Если роутер не откликается, то, скорее всего,
придется воспользоваться утилитой восстановления прошивки, которая идет на диске с маршрутизатором или же обратиться в сервисный центр...

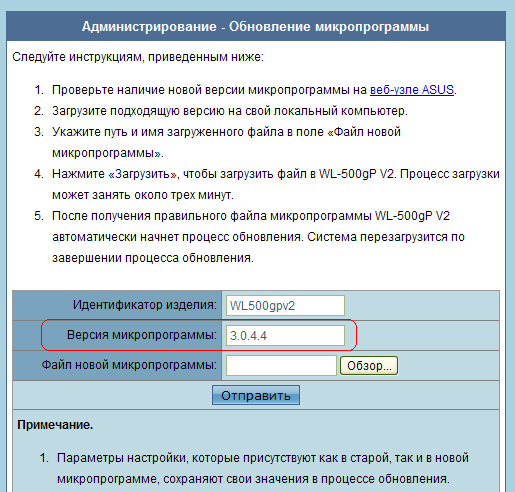

Чтобы удостовериться, что залитая Вами прошивка, заняла своё законное место в Asus 500gP v2,
достаточно вновь проверить её текущую версию строчке «Версия микропрограммы» (см. рис. 8а).



Рис.8a

С обновлением прошивки закончено.

Настройка доступа в Интернет у Wi-Fi роутера Asus WL-500gP V2 (RT-G32)

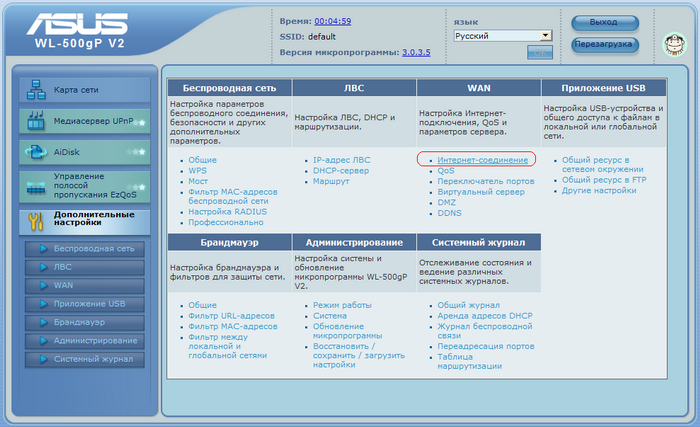

Пришло время приступить к настройке Asus WL-500gP V2. Для соединения с Интернетом зайдите в пункт «Дополнительные настройки»«Интернет-соединение» (см. рис. 9). В следующем п. Меню — «WAN» введите свои данные в соответствующие поля (см. рис.10)



Рис.9


Рис.10

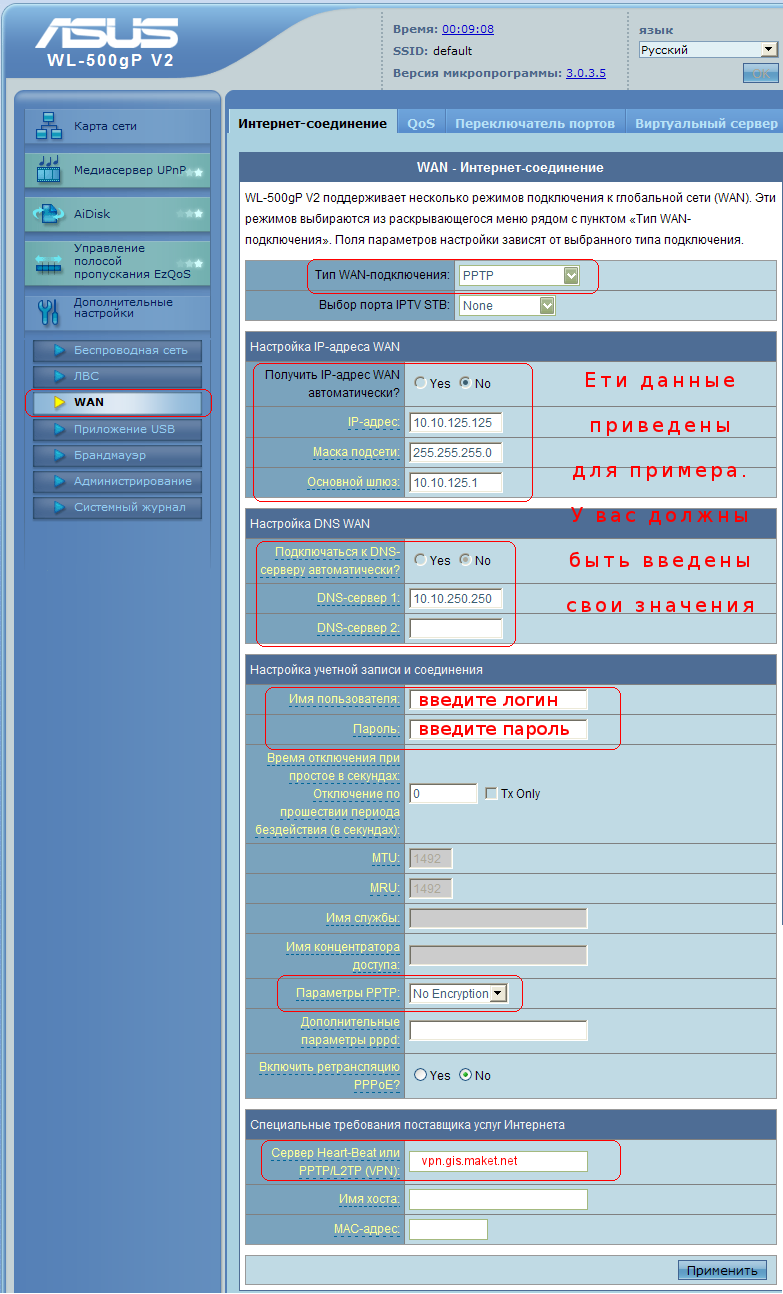

Для настройки Asus в режиме PPTP VPN выставим опцию «Тип WAN-подключения» в позицию «PPTP».

Далее рассмотрим подробнее настройку маршрутизатора в режиме PPTP [сверху-вниз]:

В поле «Настройка» IP адреса WAN нашего маршрутизатора Asus заполняем следующие параметры:

  • Переключатель «Получать IP-адрес WAN автоматически» выставляем в положение «No» (нет).

  • IP-адрес – сетевой адрес, который выдается Вам от провайдера (узнать его можно в своем договоре на интернет или в технической поддержке провайдера).

  • Маска подсети – маска подсети, задаваемая провайдером (см. свой договор).

  • Основной шлюз – основной шлюз (см. свой договор).

В поле «Настройка DNS WAN» нашего маршрутизатора Асус 500 заполняем следующие параметры:

  • DNS-сервер 1 – адрес предпочитаемого DNS сервера (см. свой договор).

  • DNS-сервер 2 – адрес альтернативного DNS сервера (сервера системы доменных имен) вводим значение 8.8.8.8

  • В поле «Настройка учетной записи и соединения» нашего роутера Asus 500 заполняем следующие параметры:

  • Имя пользователя — имя учетной записи (логин) для подключения к VPN серверу. (см. свой договор).

  • Пароль – пароль для подключения к VPN серверу провайдера (см. свой договор).

  • Опция «Параметры PPTP» отвечает за активацию шифрования данных, передаваемых по VPN. Оставляем её в позиции «No Encryption» (без шифрования).

В поле «Настройка учетной записи и соединения» нашего роутера Асус заполняем следующие параметры:

  • «Сервер Heart-Beat или PPTP/L2TP (VPN)» – адрес PPTP VPN сервера провайдера (вводим vpn.gis.maket.net).

  • Нажимаем кнопку «Применить».

Настройка Маршрутизации

Следующим этапом при настройке роутера в режиме PPTP VPN является заполнение таблицы маршрутизации.
Эта процедура необходима для одновременного доступа к локальным ресурсам сети при установленном VPN соединении.

Зайдем в меню «Дополнительные настройки»«ЛВС»«Маршрут» (см. рис. 11)



Рис.11

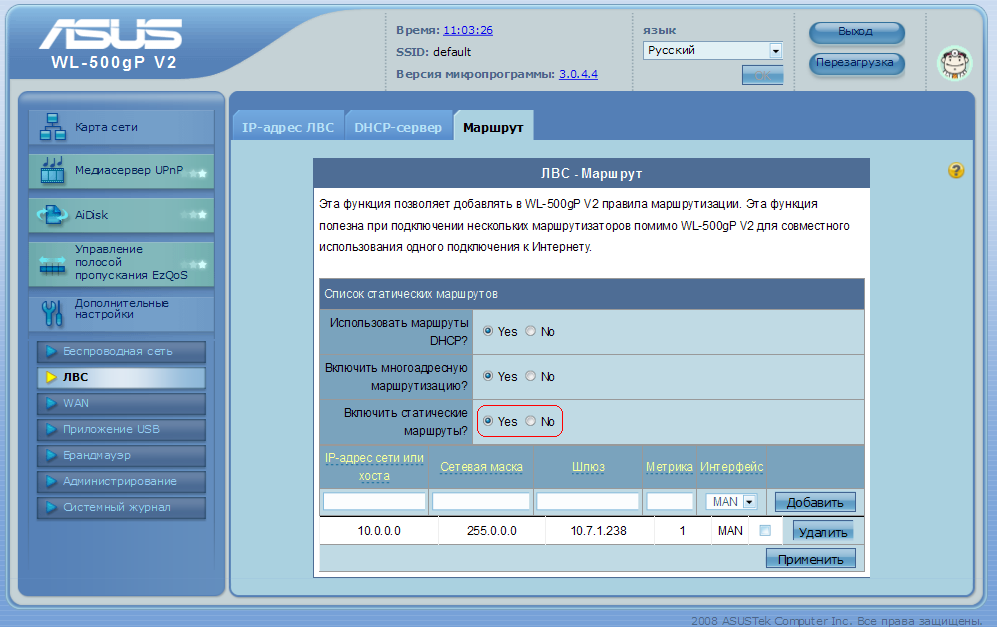

Меню в п. ЛВС - Маршрут представляет из себя таблицу маршрутизации в виде нескольких полей для занесения статических маршрутов (см. рис. 12).
Введите в IP-адрес хоста: 10.0.0.0;
Сетевая маска: 255.0.0.0;
Шлюз: Ваш шлюз с пункта "рис.10" («основной шлюз»);
Метрика: 1;
Интерфейс: МАN; и нажмите кнопку «Добавить».
У вас должен появиться маршрут в нижнем поле как на рис.12. Проверте правильность маршрута и нажмите кнопку «Применить».



Рис.12

Опция Включить статические маршруты должна быть обязательно включена!!!

Настройка Wi-Fi у роутера Asus WL-500gP v2 или Асус RT-G32

Маршрутизаторы Asus RT-G32 и WL-500gP v2 поддерживают стандарт беспроводной Wi-Fi связи — 802.11g, что позволяет передавать данные по беспроводной сети на скорости - до 54 Мбит/с.
Однако, на практике Вы не увидите скорость передачи данных по Wi-Fi соединению выше 27 Мбит/с.

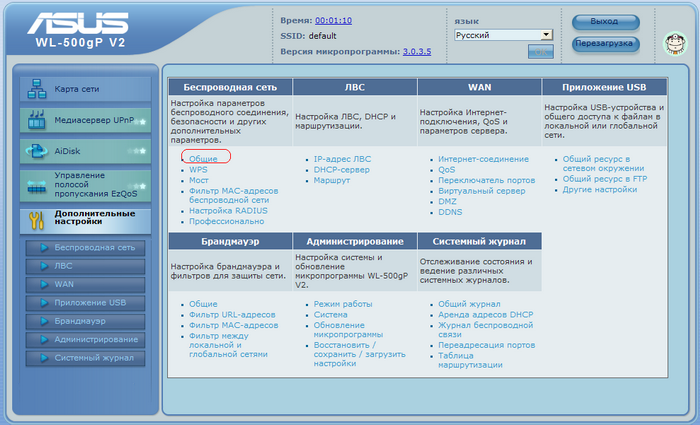

Настройка Wi-Fi сети в роутере Asus начинается в п. «Дополнительные настройки»«Беспроводная сеть»«Общие» (см. рис. 13).



Рис.13

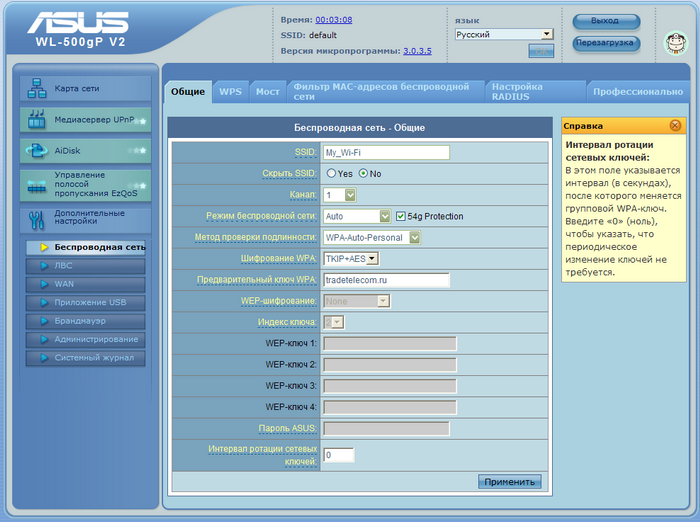

После этого перед Вами откроется меню настройки Wi-Fi роутера, которое имеет следующий вид (см. рис. 14):



Рис.14

Рассмотрим все опции настройки Wi-Fi из п. «Беспроводная сеть»«Общие» по порядку (сверху-вниз):

  • «SSID» – название Вашей будущей беспроводной Wi-Fi сети. Здесь можно ввести своё значение, которое Вам по душе. Под этим названием Вы будете видеть свою Wi-Fi сеть.
  • «Канал» – ручной выбор канала для Wi-Fi связи. Не рекомендуем иметь дело с каналом номер 6, поскольку большинство вайфай оборудования по умолчанию работает именно на этом канале. В идеале рекомендуем остановить свой выбор на канале 1 или канале 12, чтобы минимизировать вероятность интерференции беспроводных волн с сетями соседей.
  • «Режим беспроводной сети» – позволяет выбрать по каким WiFi стандартам будет работать Ваша беспроводная сеть. С помощью этой опции Вы можете задействовать поддержку тех или иных стандартов передачи данных в своей беспроводной сети. Но имейте в виду, что присутствие в сети с 802.11g хотя бы одного работающего устройства стандарта 802.11b просаживает общую скорость работы в Wi-Fi сети до уровня 802.11b! Рекомендуем оставить в положении Auto, дабы иметь максимальный перечень совместимых беспроводных устройств в своей вай-фай сети!
  • «Метод проверки подлинности» – отвечает за тип используемого шифрования в вашей Wi-Fi сети. С учетом уязвимости WEP протокола, мы настоятельно рекомендуем использовать в своей сети исключительно WPA/WPA2 шифрование. Поэтому останавливаем свой выбор на пункте WPA-Auto-Personal.
  • «Опция Шифрование WPA» отвечает за тип алгоритма для используемого WPA шифрования. Как показывает практика, наиболее беспроблемный в плане настройки вариант — TKIP+AES, поскольку он охватывает большинство клиентского вай-фай оборудования по совместимости. Вы можете оставить только вариант AES, как наиболее безопасный, но при этом должны быть уверены, что Ваше клиентское Wi-Fi оборудование способно работать с AES без каких бы то ни было проблем.
  • В поле «Предварительный ключ WPA» необходимо указать ключ шифрования беспроводной Wi-Fi сети. Он должен быть длиной не менее 8 символов. Рекомендуем использовать в пароле заглавные/прописные буквы, цифры и специальные символы. Это минимизирует возможность подбора пароля к Вашей беспроводной WiFi сети. Оптимальная длина WPA пароля для Wi-Fi сети — 8-12 символов.
  • После ввода информации нажимаете на кнопку «Применить» и тем самым сохраняете настройки своей сети.
